これまでもうすぐ!?第2音戸大橋や第2音戸大橋アーチを架設などでお知らせしてきた第2音戸大橋
ですが、IHI・川田・横河JVのブログに見事な写真が掲載されていますので紹介します。

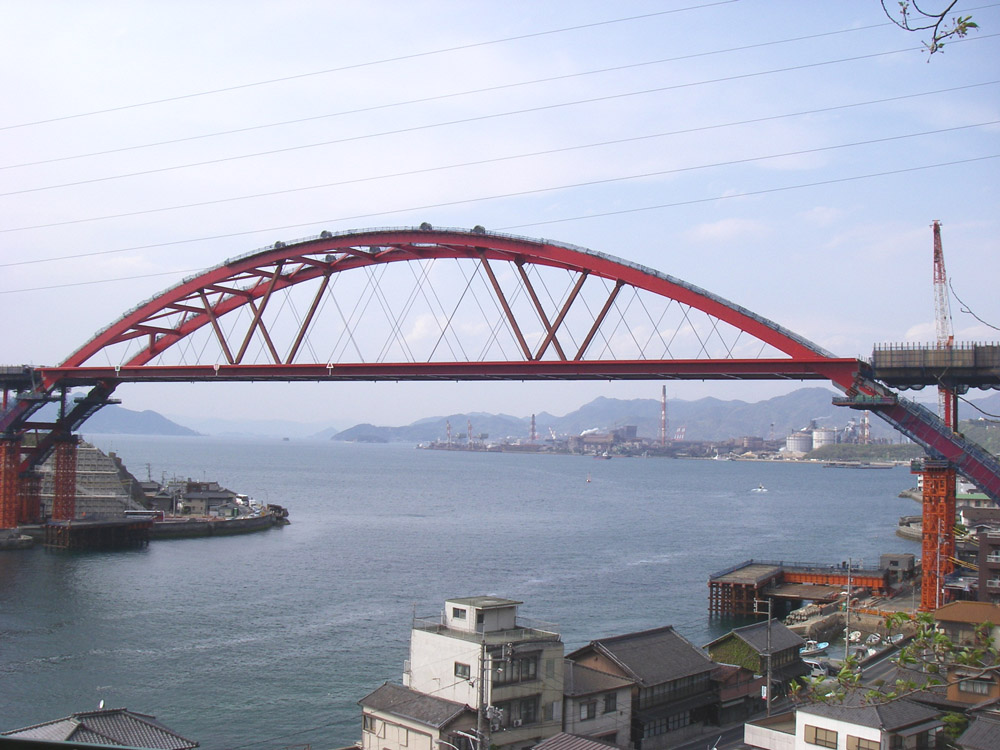

大ブロック架設 平成23年4月24日 無事完了!
IHI・川田・横河JVのブログより
(仮称)第2音戸大橋上部工
一般国道487号(警固屋音戸バイパス)橋梁整備工事
施工者: IHI・川田・横河 特定建設工事共同企業体
工期 : 平成21年10月8日 ? 平成23年12月15日
工事場所: 広島県呉市警固屋8丁目 ? 呉市音戸町坪井1丁目
橋梁形式: 鋼中路式ニールセン固定アーチ橋
橋長 :292.0m
アーチ支間長: 280.0m
アーチライズ: 65.0m
有効幅員 暫定系:車道8.0m、歩道2.0m
鋼重 : 4740.5t
架設工法 陸上部:クローラークレーン+ベント工法
海上部:フローティングクレーン大ブロック一括架設工法
